miniBOOSTER液压增压器HC2258
更新时间：2026-08-24 11:26:52
浏览量：0
| 产品型号： | HC2258 |
| 产品规格： | 进口压力20–207bar，最高出口压力800bar，15种增压比可选，内置平衡阀+减压阀+溢流阀，重量5.5kg |
销售热线：0769-22714386
微信：BT2019
产品概述
集成的平衡阀可将全部进口流量直接导入增压部分，实现气缸快速前进动作。集成的减压阀（PRV）用于控制进入增压部分的入口压力，保护增压器和高压工具免受过高压力影响。可调式溢流阀用于控制系统允许输出的最大压力。IN口和R口均可选配节流孔以防止超速。
技术参数
- 进口压力 PIN：20–207 bar
- 最高出口压力 PH：800 bar
- 回油压力 PRETURN：尽可能低（回油至油箱）
- 出口压力 POUTLET = (PIN – PRETURN) × 增压比
- 安装方式：管路直插式
- 重量：5.5 kg
型号说明
A型：不带卸荷阀。B型：带卸荷阀。材质证书3.1可按需提供。
规格参数
基本参数
| 进口压力 PIN | 20-207 bar |
| 最高出口压力 PH | 800 bar (maximum) |
| 回油压力 PRETURN | 尽可能低 / As low as possible |
| 出口压力 POUTLET | PH = (PIN - PRETURN) x i |
| 安装方式 | 管路直插式 / Inline tube |
| 重量 | 5.5 kg |
| 型号版本 | A=不带卸荷阀,B=带卸荷阀 / A=no DV, B=with DV |
| 材质证书 | 3.1证书可选 / on request |
| 内置阀类型 | 平衡阀+减压阀+溢流阀 / Counterbalance+PRV+relief |
| 可选增压比数量 | 15种 / 15 versions |
流量参数
| 增压比 i | 最大增压输出流量 (L/min) | 最大进口流量 (L/min) |
|---|---|---|
| 1.2 | 3.5 | 8.0 |
| 1.5 | 4.2 | 12.0 |
| 2.0 | 3.2 | 12.0 |
| 2.2 | 2.9 | 12.0 |
| 2.5 | 2.7 | 13.0 |
| 2.8 | 2.5 | 13.0 |
| 3.2 | 2.5 | 15.0 |
| 4.0 | 2.0 | 14.0 |
| 5.0 | 1.6 | 14.0 |
| 6.6 | 1.3 | 13.0 |
| 9.0 | 0.9 | 13.0 |
| 13.0 | 0.6 | 12.0 |
| 16.0 | 0.5 | 12.0 |
| 20.0 | 0.3 | 12.0 |
| 25.0 | 0.2 | 12.0 |
接口类型
| 接口代码 | IN / R | H1 | H2 | H3 |
|---|---|---|---|---|
| 1 | 1/4" BSPP (IN/R) | 1/4" BSPP (H1) | 3/8" BSPP (Z) | - |
最大拧紧扭矩（BSPP）
| IN / R / Z | H1 / H2 / H3 | |
|---|---|---|
| 带钢垫圈 with steel washer (IN/R) | 4.0 / Z: 6.0 da/Nm | H1: 4.0 da/Nm |
| 带切边 with cutting edge (IN/R) | 4.0 / Z: 6.0 da/Nm | H1: 4.0 da/Nm |
* 数据取自 miniBOOSTER 官方技术资料。
工作原理
油液经用户系统中的换向阀输送至IN口，自由流经减压阀PRV（图中位置5）及内部单向阀，流向高压侧H，此时流量最大，实现快进功能。当高压侧H达到泵送压力时，内部单向阀关闭，末端压力由振荡泵单元（OP）建立，装置自动停止工作。若压力下降，OP阀自动动作以维持终压。
订购指南
订购示例：HC2258 – 4.0 – B – 1（增压比i=4.0，内置卸荷阀，BSPP接口）
注意：订购时需指明阀门预设值。
| 订购代码 | IN/R | Z | H1 |
| HC2258-___-__-1 | 1/4" BSPP | 3/8" BSPP | 1/4" BSPP |
资料下载

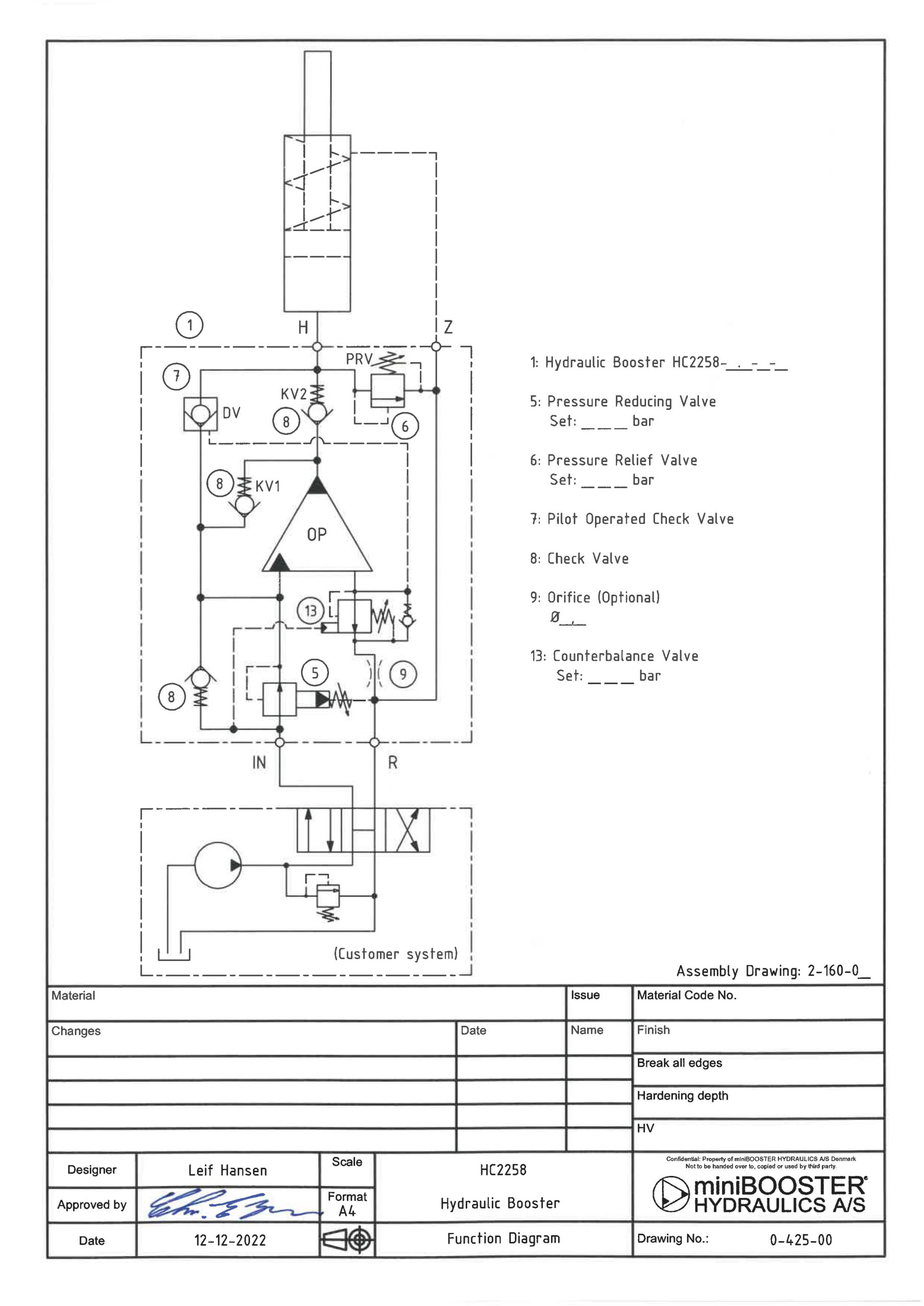

0-425-00 Function Diagram HC2258
下载

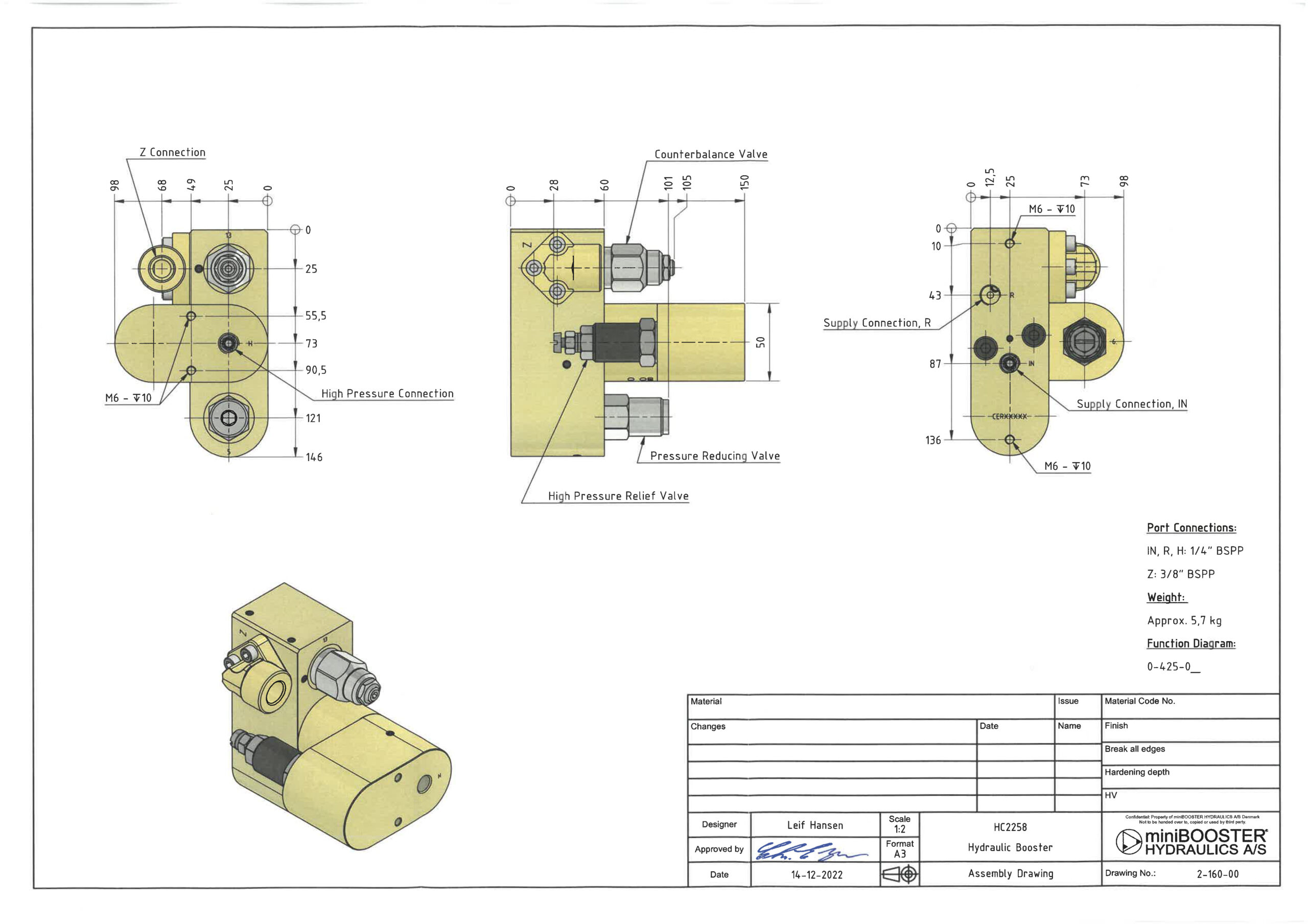

2-160-00 Assembly Drawing HC2258
下载
